Бетонные полы для складов с высокими стеллажами: требования к ровности
Структура статьи:
- Введение
- Особенности складов с высокими стеллажами
- Нормативные требования к ровности пола
- Классы ровности: DIN, EN, ASTM, TR34
- Требования к бетонному основанию
- Технологии устройства ровных полов
- Сравнение технологий упрочнения и выравнивания
- Таблицы нормативов и ошибок
- Примеры из Минска и Минской области
- Ответы на вопросы
- Вывод
Введение
Бетонные полы для складов с высокими стеллажами предъявляют повышенные требования к ровности поверхности. В таких помещениях используются узкопроходные погрузчики, ричтраки и штабелеры, которые перемещаются по строго заданным траекториям. Любой перепад высоты приводит к вибрациям, снижению скорости работы техники, повреждению стеллажей и риску падения грузов.
Кроме того, ровность пола напрямую влияет на безопасность персонала, долговечность покрытия и эффективность складской логистики. Поэтому устройство бетонного пола для высокостеллажных складов требует строгого соблюдения нормативов.
Особенности складов с высокими стеллажами
Склады с высотой стеллажей от 8 до 18 метров относятся к категории VNA‑складов (Very Narrow Aisle) — узкопроходных складов.
VNA‑склады (Very Narrow Aisle) — это узкопроходные складские комплексы, в которых ширина проходов сокращена до 1,5–2 метров, а высота стеллажей достигает 8–18 метров. Подобная конфигурация позволяет значительно увеличить полезный объём хранения без расширения площади здания. Однако работа техники на таких складах требует идеальной ровности пола, поскольку ричтраки и узкопроходные погрузчики перемещаются строго по направляющим и поднимают груз на большую высоту. Даже минимальный перепад поверхности вызывает раскачивание мачты, снижает скорость работы и повышает риск аварийных ситуаций. Именно поэтому VNA‑склады предъявляют самые строгие требования к геометрии бетонного пола и соответствию стандартам TR34 FM1 и EN 15620.
Основные особенности
- ширина прохода — 1,5–2,0 м;
- высота стеллажей — 8–18 м;
- движение техники строго по направляющим;
- высокая чувствительность к перепадам пола;
- повышенные требования к ровности и прочности.
Почему ровность критична
- перепад 2 мм на 1 м вызывает вибрацию ричтрака;
- перепад 3–4 мм приводит к раскачиванию груза;
- перепад 5 мм создаёт риск падения паллеты;
- перепад 10 мм приводит к аварийной остановке техники.
Таким образом, ровность пола — ключевой параметр для складов с высокими стеллажами.
Нормативные требования к ровности пола
Ровность пола регламентируется несколькими международными стандартами.
Основные стандарты
DIN 18202 — Германия
EN 15620 — Европа
ASTM E1155 — США
TR34 — Великобритания
- СП 29.13330 / СНиП 2.03.13‑88 — Беларусь и РФ (полы, требования к ровности и основанию)
Каждый стандарт определяет допустимые отклонения для складов с высокими стеллажами.
Требования СНиП 2.03.13‑88
СНиП 2.03.13‑88 «Полы» — основной нормативный документ для Беларуси и РФ, который регламентирует требования к ровности бетонных полов в складских помещениях, включая зоны с высокими стеллажами. В отличие от европейского стандарта EN 15620, СНиП не делит склады на классы, однако устанавливает конкретные допустимые отклонения для промышленных полов, эксплуатируемых под нагрузкой.
Классификация EN 15620 (для сравнения)
EN 15620 делит склады на классы:
Класс 1 — обычные склады
Класс 2 — склады с ричтраками
Класс 3 — узкопроходные склады
Класс 4 — высокостеллажные узкопроходные склады
Для класса 4 требования самые строгие, поскольку техника работает на высоте до 18 метров и чувствительна к минимальным перепадам.
Допустимые отклонения по СНиП 2.03.13‑88
СНиП 2.03.13‑88 устанавливает следующие нормы ровности бетонного пола:
Продольная ровность — ≤ 2 мм на 3 м
Поперечная ровность — ≤ 3 мм
Локальные перепады — ≤ 1,5 мм
Уклон поверхности — ≤ 0,1%
Эти требования применяются ко всем промышленным полам, включая склады с высокими стеллажами, и являются обязательными для проектирования и приёмки работ в Беларуси и РФ.
Классы ровности TR34
TR34: один из самых строгих стандартов для складов с высокими стеллажами
Стандарт TR34 (Technical Report 34) разработан британской Concrete Society и считается одним из наиболее строгих международных документов, регламентирующих ровность бетонных полов для складов с узкими проходами (VNA‑зоны). В Республике Беларусь TR34 не является обязательным нормативом, однако он активно применяется на современных логистических объектах, особенно при строительстве складов с высотой стеллажей 8–18 метров, где используются узкопроходные погрузчики и ричтраки.
В белорусской практике TR34 применяется как дополнительный международный стандарт, который дополняет требования СНиП 2.03.13‑88 «Полы» и СП 29.13330, действующие на территории РБ. Таким образом, TR34 используется в тех случаях, когда заказчик требует повышенной точности геометрии пола, недоступной при обычных нормативных значениях СНиП.
Основные особенности TR34
Используется как добровольный международный стандарт, но часто включается в проектную документацию складов класса А и А+.
Требует более высокой точности, чем СНиП 2.03.13‑88, поэтому применяется для узкопроходных зон.
Контроль ровности проводится по направляющим, что соответствует требованиям VNA‑техники, используемой на складах в РБ.
Совместим с белорусскими нормами, поскольку не противоречит СНиП и СП, а лишь уточняет допустимые отклонения.
Рекомендуется для складов с высотой стеллажей более 10–12 метров, где СНиП‑нормы могут быть недостаточными.
Классы TR34
FM1 — узкопроходные склады (VNA), высота стеллажей 10–18 м.
FM2 — склады с ричтраками, высота 6–12 м.
FM3 — стандартные склады с погрузчиками.
FM4 — склады с низкой нагрузкой.
Для складов с высокими стеллажами в Беларуси FM1 — обязательный класс, если используется узкопроходная техника.
Требования TR34 FM1 (сравнение с СНиП РБ)
| Параметр | TR34 FM1 | СНиП 2.03.13‑88 | Комментарий |
|---|---|---|---|
| Продольная ровность | ≤ 1,5 мм | ≤ 2 мм на 3 м | TR34 строже |
| Поперечная ровность | ≤ 2 мм | ≤ 3 мм | TR34 строже |
| Локальные перепады | ≤ 1 мм | ≤ 1,5 мм | TR34 строже |
| Уклон | ≤ 0,1% | ≤ 0,1% | Совпадает |
Таким образом, TR34 FM1 обеспечивает ровность, которая превосходит требования СНиП и подходит для складов с высотой стеллажей более 10–18 метров.
Требования к бетонному основанию
Основание — ключевой элемент ровного пола.
Основные требования
марка бетона — не ниже М350–М400;
прочность — не менее 40 МПа;
ровность — ≤ 2 мм на 2 м;
влажность — ≤ 4%;
отсутствие трещин;
отсутствие пустот.
Основание должно быть выполнено из Тяжёлый бетон М400
Для равномерной подачи смеси используется Услуги автобетононасоса
Для защиты бетона применяется Мембранообразователь DASKAS 200
Технологии устройства ровных полов
Существует несколько технологий, которые позволяют добиться высокой ровности.
Технология 1 : Лазерная заливка бетона
Обеспечивает ровность до 1,5 мм.
Технология 2 : Нивелировка основания
Обеспечивает ровность до 1,5 мм.
Технология 3 : Топпинг
Создаёт прочный верхний слой.
Технология 4 : Эпоксидные покрытия
Обеспечивают идеальную ровность и герметичность.

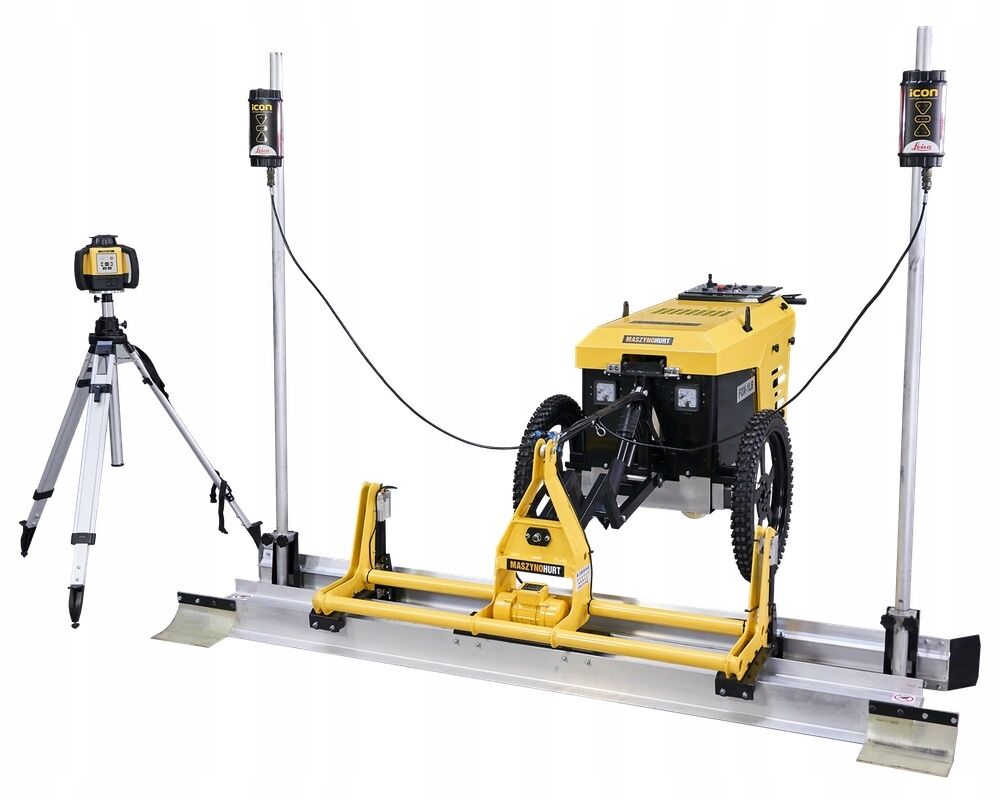

1. Лазерный укладчик бетона
2. Нивелировка основания
3. Топпинг
4. Эпоксидные покрытия
Сравнение технологий устройства ровных полов
Ровность бетонного пола в складских помещениях с высокими стеллажами зависит не только от качества бетона, но и от выбранной технологии устройства поверхности. Поэтому важно сравнить доступные методы по ключевым параметрам: точность, стоимость, долговечность и соответствие международным стандартам.
Таблица 1. Сравнение технологий по ровности
| Технология | Достижимая ровность | Соответствие TR34 FM1 | Стоимость | Комментарий |
|---|---|---|---|---|
| Лазерная заливка бетона | 1,5–2 мм | Да | Средняя | Лучший вариант для VNA‑складов |
| Нивелировка основания | 2–3 мм | Частично | Средняя | Устраняет перепады основания |
| Топпинг | 3–5 мм | Нет | Низкая | Подходит для обычных складов |
| Эпоксидное покрытие | 1–2 мм | Да | Средняя/высокая | Идеальная ровность и герметичность |
| Шлифовка бетона | 2–4 мм | Частично | Средняя | Подходит для корректировки |
Нивелировка основания | Топпинговые бетонные полы | Эпоксидные бетонные полы
Требования к бетонной плите для складов с высокими стеллажами
Чтобы обеспечить ровность, бетонная плита должна соответствовать строгим нормативам.
Основные требования
марка бетона — не ниже М350–М400;
прочность — не менее 40 МПа;
толщина плиты — 180–220 мм;
армирование — двойная сетка Ø8–12 мм;
ровность — ≤ 2 мм на 2 м;
влажность — ≤ 4%.
Основание должно быть выполнено из Тяжёлый бетон М400
Для равномерной подачи смеси используется Услуги автобетононасоса
Для защиты бетона применяется Мембранообразователь DASKAS 200
Таблица 2. Требования TR34 FM1 к ровности пола
| Параметр | Норма TR34 FM1 | Комментарий |
|---|---|---|
| Продольная ровность | ≤ 1,5 мм | Критично для VNA‑складов |
| Поперечная ровность | ≤ 2 мм | Влияет на устойчивость техники |
| Локальные перепады | ≤ 1 мм | Недопустимы в узких проходах |
| Уклон | ≤ 0,1% | Обеспечивает стабильность движения |
Таблица 3. Ошибки устройства пола и последствия
| Ошибка | Причина | Последствие | Решение |
|---|---|---|---|
| Неровности основания | Плохая подготовка | Вибрация техники | Нивелировка основания |
| Низкая марка бетона | Экономия | Разрушение плиты | М400 |
| Высокая влажность | Отсутствие мембранообразователя | Вспучивание покрытия | DASKAS 200 |
| Отсутствие упрочнения | Экономия | Пыление | Топпинг / эпоксид |
| Неправильная затирка | Неквалифицированные рабочие | Раковины | Контроль качества |
| Неправильная заливка | Отсутствие лазерного нивелирования | Перепады | Лазерная заливка |
Сравнение технологий упрочнения поверхности
Упрочнение поверхности влияет на долговечность пола и его способность сохранять ровность под нагрузками.
Таблица 4. Сравнение упрочнителей
| Технология | Устойчивость к истиранию | Ровность | Химическая стойкость | Срок службы |
|---|---|---|---|---|
| Топпинг | Высокая | Средняя | Низкая | 15–20 лет |
| Эпоксид | Средняя/высокая | Высокая | Высокая | 7–15 лет |
| Полиуретан | Средняя | Высокая | Средняя | 10–20 лет |
Калькулятор стоимости бетонных полов
Выполненые работы из Минска и Минской области

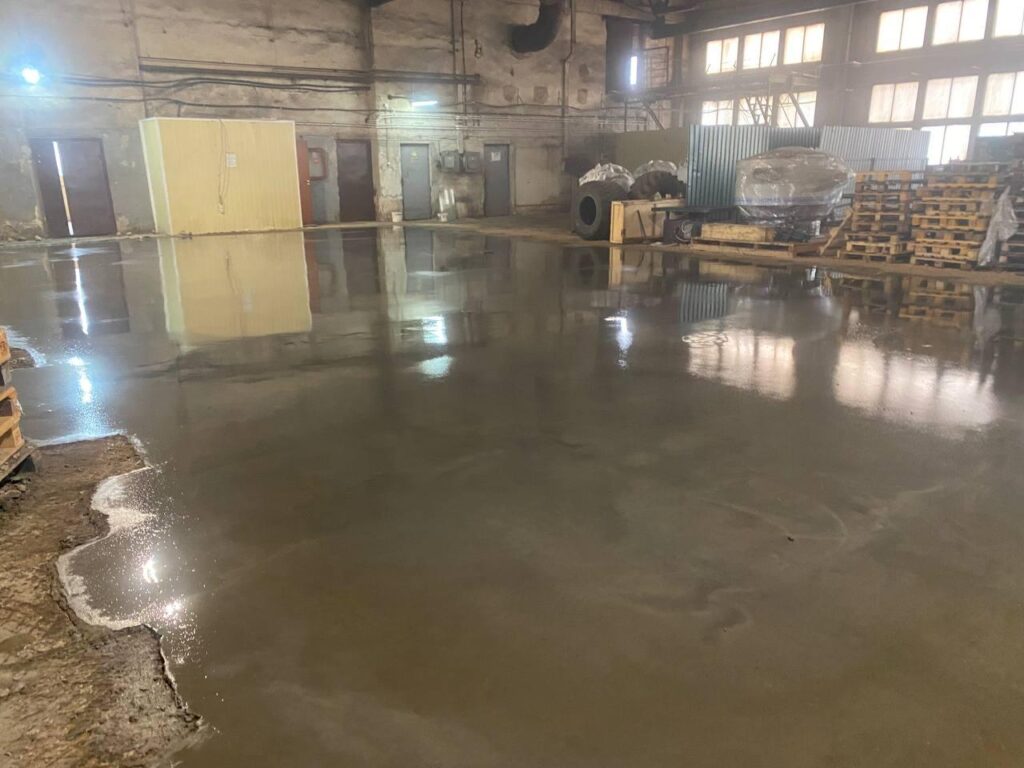

1. Логистический центр, 3 200 м²
На объекте использовались узкопроходные погрузчики. Старый бетон имел перепады до 8 мм, что приводило к вибрации техники. После лазерной нивелировки выполнена заливка плиты М400 и нанесён топпинг.

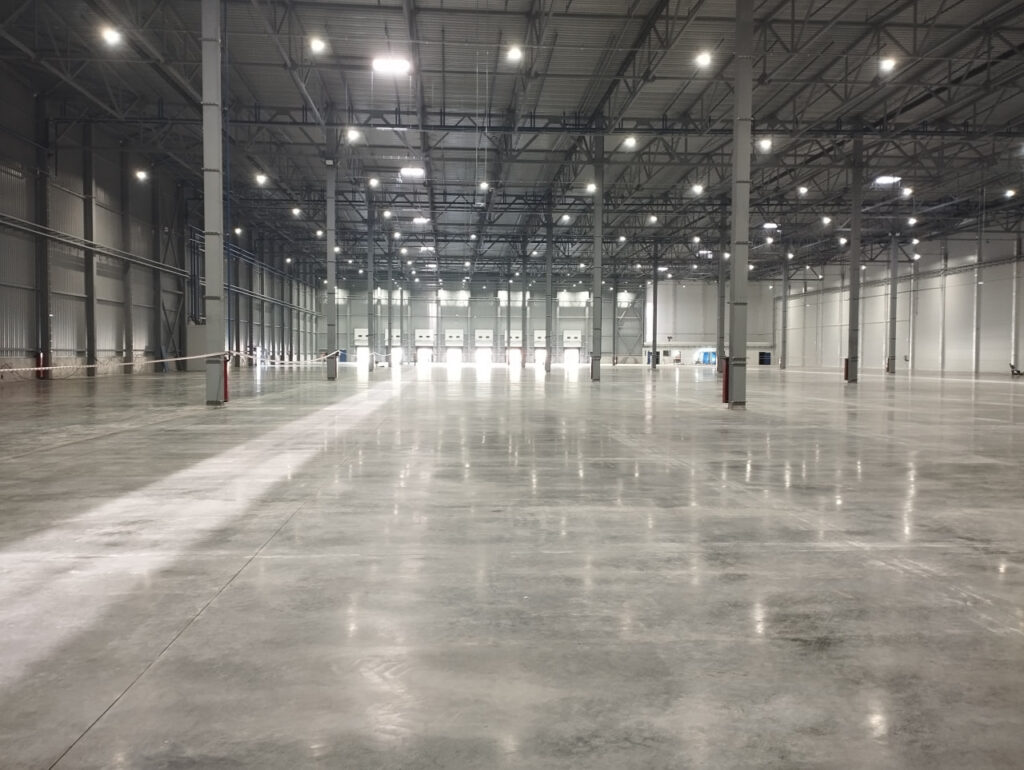

2. Склад автозапчастей, 1 850 м²
Бетон имел локальные перепады до 5 мм. После шлифовки и нивелировки нанесено эпоксидное покрытие толщиной 2 мм.

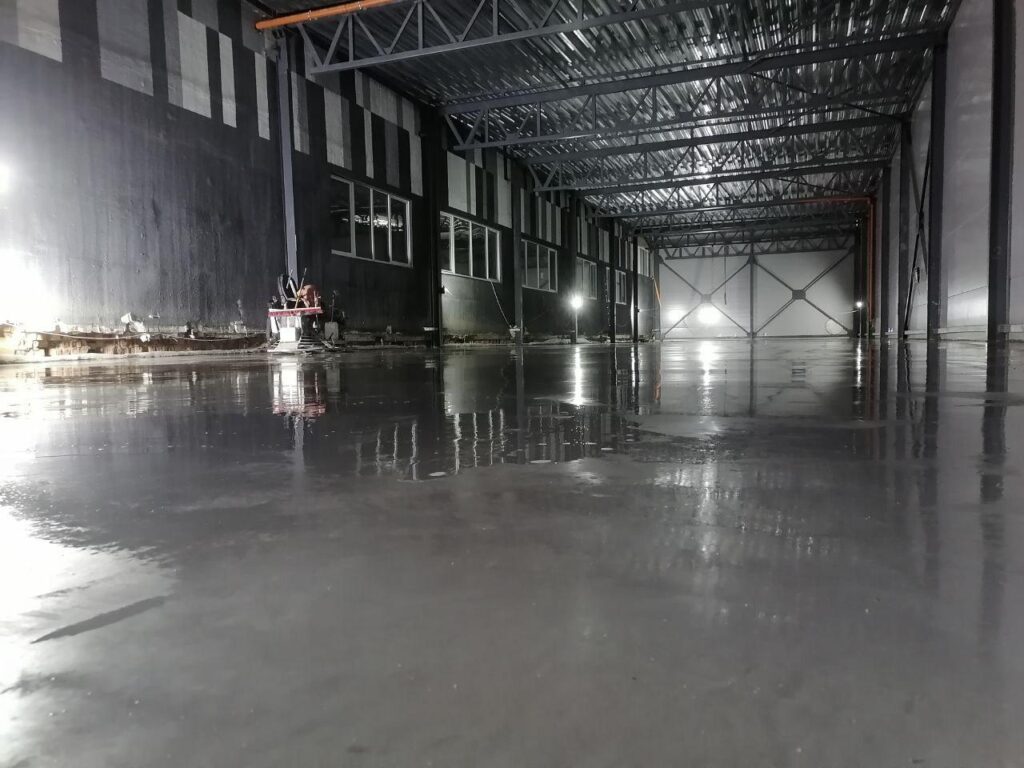

3. Холодильный склад, 2 100 м²
Температурные перепады разрушили верхний слой.
После ремонта выполнена лазерная заливка и нанесён полиуретан.
Часто задаваемые вопросы
1. Какие стандарты ровности обязательны для складов с высокими стеллажами?
Для узкопроходных складов (VNA) обязательны стандарты EN 15620 (класс 4) и TR34 FM1. Они устанавливают максимально строгие требования к продольной и поперечной ровности пола.
2. Какой бетон лучше использовать для складов с высотой стеллажей более 10 м?
Для таких объектов применяется бетон не ниже М350–М400, обеспечивающий прочность не менее 40 МПа. Тяжёлый бетон М400
3. Можно ли исправить неровности старого пола?
Да, неровности устраняются с помощью шлифовки, нивелировки или нанесения эпоксидного покрытия. Нивелировка основания | Эпоксидные бетонные полы
4. Почему ричтраки чувствительны к перепадам пола?
Ричтраки работают на высоте до 18 м, поэтому даже перепад 2–3 мм вызывает раскачивание мачты и снижает скорость работы техники.
5. Нужно ли использовать мембранообразователь после заливки пола?
Да, мембранообразователь предотвращает пересыхание бетона и появление трещин. Мембранообразователь DASKAS 200
6. Какой тип покрытия лучше подходит для складов с высокими стеллажами?
Для максимальной ровности и герметичности рекомендуется эпоксидное покрытие. Эпоксидные бетонные полы
7. Можно ли использовать топпинг в узкопроходных складах?
Топпинг обеспечивает высокую прочность, но не даёт идеальной ровности. Поэтому он подходит для обычных складов, но не для VNA‑зон. Топпинговые бетонные полы
Вывод
Ровность бетонного пола в складах с высокими стеллажами — критически важный параметр, который напрямую влияет на безопасность, скорость работы техники и долговечность покрытия. Международные стандарты EN 15620 и TR34 FM1 устанавливают строгие требования к продольной и поперечной ровности, а также к локальным перепадам.
Кроме того, качество бетонной плиты играет ключевую роль. Для складов с высотой стеллажей более 10 м рекомендуется использовать бетон М400, обеспечивающий высокую прочность и стабильность. Равномерная подача смеси достигается с помощью автобетононасоса, а защита бетона в первые сутки — мембранообразователем.
Для устранения перепадов и достижения нормативной ровности применяются технологии лазерной заливки, нивелировки основания, эпоксидных покрытий и шлифовки. Правильный выбор технологии позволяет обеспечить идеальную геометрию пола и стабильную работу узкопроходной техники.
