Контроль плотности грунта перед устройством промышленного пола
Структура статьи:
- Введение
- Зачем контролировать плотность грунта
- Нормативные требования СНиП и СП
- Методы контроля плотности грунта
- Требования к основанию под промышленный пол
- Сравнение технологий подготовки основания
- Таблицы нормативов и ошибок
- Примеры из Минска и Минской области
- Ответы на вопросы
- Вывод
Введение
Контроль плотности грунта — ключевой этап устройства промышленного бетонного пола. Именно грунтовое основание принимает на себя основную нагрузку от бетонной плиты, стеллажных систем, погрузчиков и вибрационного оборудования. Если грунт уплотнён недостаточно, плита начинает проседать, появляются трещины, разрывы, пустоты и разрушение верхнего слоя.
Кроме того, плотность грунта напрямую влияет на долговечность пола, его устойчивость к динамическим нагрузкам и способность выдерживать эксплуатационные нагрузки без деформаций. Поэтому контроль плотности — обязательная часть технологического процесса, регламентированная СНиП и СП.
Зачем контролировать плотность грунта
Недостаточное уплотнение грунта приводит к ряду критических дефектов промышленного пола.
Основные риски недостаточного уплотнения
- просадка бетонной плиты;
- появление трещин по всей площади пола;
- разрушение топпинга или полимерного покрытия;
- образование пустот под плитой;
- потеря несущей способности основания;
- нарушение геометрии пола (уклоны, перепады);
- ускоренный износ покрытия.
Таким образом, контроль плотности грунта — обязательное условие для складов, логистических центров, производственных помещений и объектов с высокой нагрузкой.
Нормативные требования СНиП и СП
Контроль плотности грунта регламентируется несколькими документами.
Основные нормативы
- СНиП 2.02.01‑83 — Основания зданий и сооружений
- СП 45.13330.2017 — Земляные сооружения, основания и фундаменты
- СП 29.13330.2011 — Полы
- ГОСТ 22733‑2002 — Грунты. Методы лабораторного определения плотности
- ГОСТ 5180‑2015 — Грунты. Методы полевого определения плотности
Эти документы определяют требования к уплотнению грунта, методам контроля и минимальным значениям плотности.
Методы контроля плотности грунта
Существует несколько методов контроля плотности грунта, которые применяются на промышленных объектах.

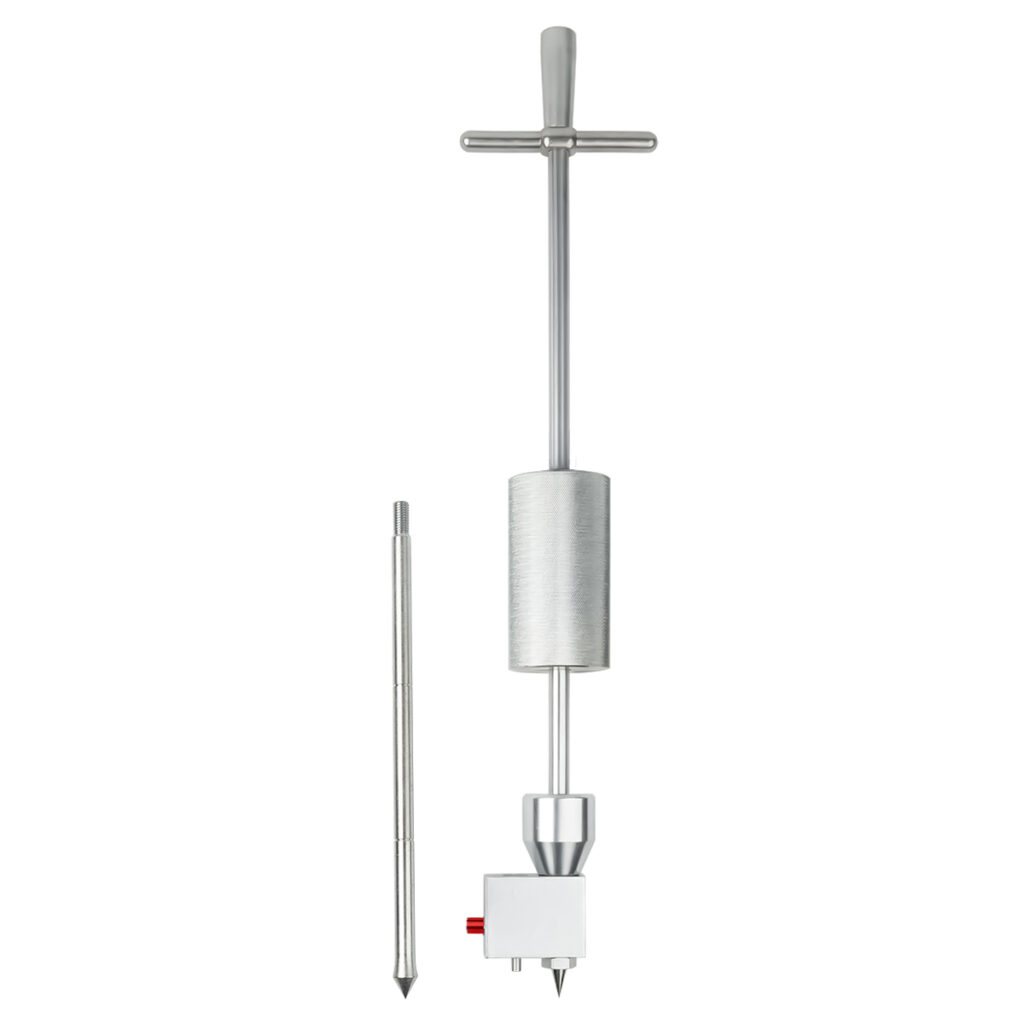

Метод 1 - Динамическое зондирование
Позволяет определить плотность и несущую способность грунта на глубину до 6 м.
Преимущества:
- высокая точность;
- возможность контроля глубинных слоёв;
- быстрый результат.
Метод 2 - Статическое зондирование
Используется для определения плотности и сопротивления грунта.
Преимущества:
- высокая точность;
- возможность определения слабых зон.
Метод 3 - Лабораторные исследования
Проводятся на образцах грунта.
Преимущества:
- максимальная точность;
- возможность определения состава грунта.

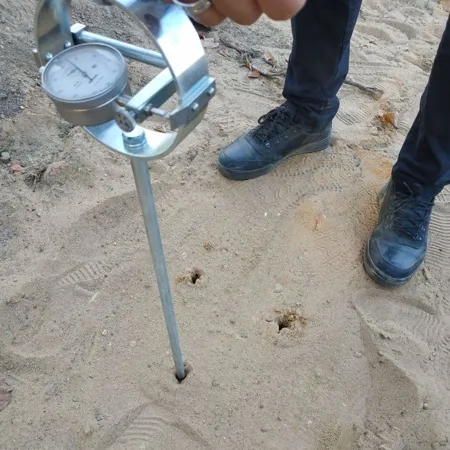

Метод 4 — Плотномер (полевой метод)
Используется для оперативного контроля на площадке.
Преимущества:
- быстрый результат;
- возможность контроля каждого участка.
Требования к основанию под промышленный пол
Основание под промышленный пол состоит из нескольких слоёв:
- грунт;
- песчаная подушка;
- щебёночная подушка;
- бетонная плита;
- упрочнённый верхний слой (топпинг или полимер).
Каждый слой должен соответствовать нормативам.
Требования к грунту
- плотность — не менее 0,95 от проектной;
- отсутствие органических включений;
- отсутствие слабых зон;
- отсутствие просадочных грунтов.
Требования к песчаной подушке
- толщина — 150–250 мм;
- уплотнение — не менее 0,98;
- отсутствие перепадов.
Требования к щебёночной подушке
- толщина — 150–250 мм;
- фракция — 20–40 мм;
- уплотнение — не менее 0,98.
Требования к бетонной плите
- марка бетона — не ниже М350–М400;
- прочность — не менее 40 МПа;
- ровность — ≤ 2 мм на 2 м;
- влажность — ≤ 4%.
Основание должно быть выполнено из Тяжёлый бетон М400
Для равномерной подачи смеси используется Услуги автобетононасоса
Для защиты бетона применяется Мембранообразователь DASKAS 200
Сравнение технологий подготовки основания под промышленный пол
Подготовка основания под промышленный бетонный пол включает несколько технологий, каждая из которых влияет на плотность грунта, несущую способность и долговечность конструкции. Поэтому важно сравнить методы по ключевым параметрам: глубина уплотнения, точность контроля, стоимость, скорость выполнения и соответствие нормативам.
Таблица 1. Сравнение технологий подготовки основания
| Технология | Глубина уплотнения | Точность контроля | Стоимость | Соответствие СНиП | Применение |
|---|---|---|---|---|---|
| Виброплита | 15–25 см | Средняя | Низкая | Среднее | Малые площади |
| Виброкаток | 30–50 см | Высокая | Средняя | Высокое | Склады, логистика |
| Трамбовка | 40–60 см | Средняя | Средняя | Среднее | Слабые грунты |
| Динамическое зондирование | До 6 м | Высокая | Высокая | Высокое | Производства |
| Лабораторные исследования | — | Максимальная | Высокая | Высокое | Ответственные объекты |
Таблица 2. Сравнение технологий упрочнения бетонной плиты
| Технология | Устойчивость к истиранию | Химическая стойкость | Герметичность | Срок службы | Стоимость |
|---|---|---|---|---|---|
| Топпинг | Высокая | Низкая | Низкая | 15–20 лет | Низкая |
| Жидкие упрочнители | Средняя | Низкая | Низкая | 3–5 лет | Низкая |
| Эпоксидные покрытия | Средняя/высокая | Высокая | Высокая | 7–15 лет | Средняя |
| Полиуретановые покрытия | Средняя | Средняя | Средняя | 10–20 лет | Высокая |
Таблица 3. Требования к плотности грунта под промышленный пол
| Слой основания | Минимальная плотность | Метод контроля | Комментарий |
|---|---|---|---|
| Грунт | ≥ 0,95 | Зондирование | Критично для несущей способности |
| Песчаная подушка | ≥ 0,98 | Плотномер | Устраняет просадку |
| Щебёночная подушка | ≥ 0,98 | Плотномер | Формирует жёсткое основание |
| Бетонная плита | ≥ 40 МПа | Лаборатория | Основной несущий слой |
Для выравнивания поверхности используется Нивелировка основания
Для защиты бетона применяется Мембранообразователь DASKAS 200
Для заливки плиты используется Тяжёлый бетон М400
Для подачи смеси применяется Услуги автобетононасоса
Ошибки подготовки грунта и их последствия
Ниже приведены наиболее распространённые ошибки, которые допускаются при подготовке грунта под промышленный пол.
Таблица 4. Ошибки и последствия
| Ошибка | Причина | Последствие | Решение |
|---|---|---|---|
| Недостаточное уплотнение грунта | Экономия времени | Просадка плиты | Повторное уплотнение |
| Отсутствие контроля плотности | Неквалифицированные рабочие | Трещины | Динамическое зондирование |
| Неровности основания | Плохая подготовка | Точечная нагрузка | Нивелировка основания |
| Использование слабого бетона | Экономия | Разрушение плиты | М400 |
| Высокая влажность бетона | Отсутствие мембранообразователя | Вспучивание покрытия | DASKAS 200 |
| Отсутствие упрочнения | Экономия | Пыление | Топпинг / эпоксид |
Калькулятор стоимости бетонных полов
Выполненые работы из Минска и Минской области

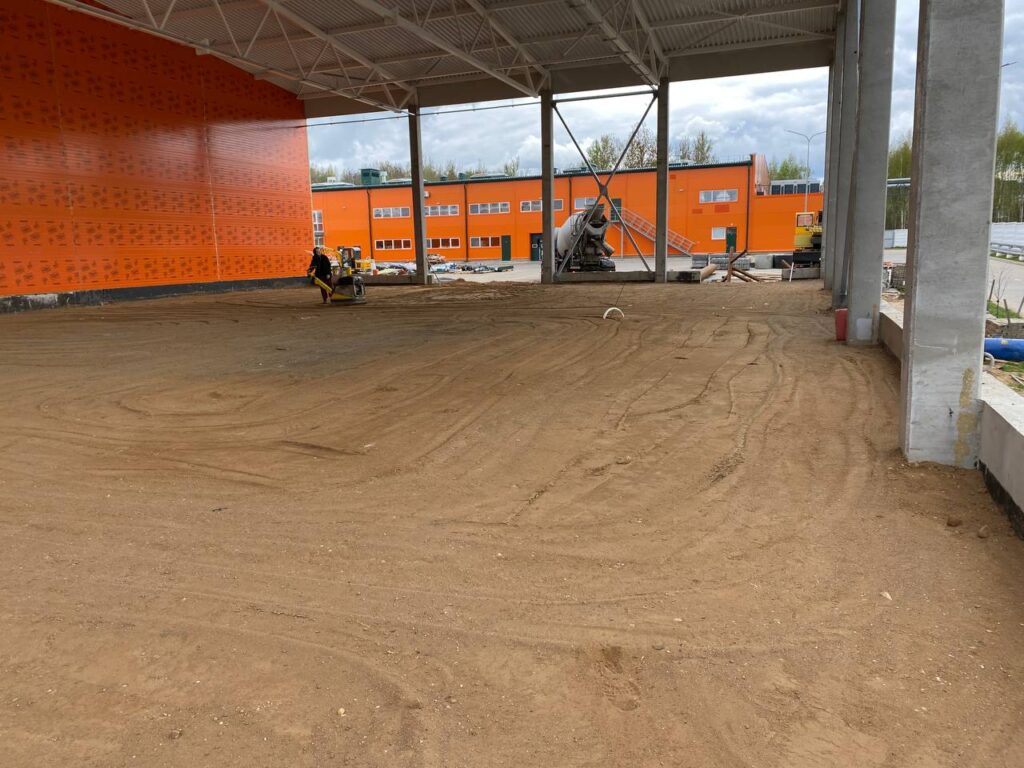

1. Логистический центр, 2 800 м² (плотность грунта 0,92 - 0,98)
На объекте наблюдалась просадка старой плиты из-за недостаточного уплотнения грунта. После динамического зондирования выявлены слабые зоны. Выполнено повторное уплотнение виброкатком и устройство новой плиты М400.
2. Производственный цех, 1 150 м² (эпоксид)
Грунт был уплотнён неравномерно, что привело к трещинам. После вырубки слабых зон выполнено уплотнение и устройство эпоксидного покрытия.
3. Склад стройматериалов, 3 000 м² (топпинг)
Грунт имел плотность 0,94, что недостаточно для погрузчиков. После уплотнения виброкатком выполнена заливка плиты и нанесён топпинг.
Часто задаваемые вопросы
1. Что будет, если грунт уплотнён недостаточно?
Недостаточное уплотнение приводит к просадке бетонной плиты, появлению трещин, разрушению покрытия и образованию пустот под основанием. Кроме того, пол теряет несущую способность и перестаёт выдерживать динамические нагрузки от погрузчиков.
2. Какой уровень плотности грунта считается нормативным?
Согласно СНиП, плотность грунта должна быть не ниже 0,95 от проектной, а песчаная и щебёночная подушки — не ниже 0,98. Эти показатели обеспечивают стабильность основания и предотвращают деформации.
3. Каким методом лучше всего контролировать плотность грунта?
Наиболее точные результаты дают динамическое и статическое зондирование, однако для оперативного контроля на площадке используется полевой плотномер. Лабораторные исследования применяются для ответственных объектов.
4. Нужно ли выполнять нивелировку основания после уплотнения грунта?
Да, если перепады превышают 2 мм. Неровности создают точечные нагрузки и приводят к разрушению плиты. Нивелировка основания
5. Можно ли заливать бетон на грунт без щебёночной подушки?
Нет. Отсутствие щебёночной подушки приводит к просадке плиты и нарушению геометрии пола. Щебень обеспечивает жёсткость основания и равномерное распределение нагрузки.
6. Какой бетон подходит для промышленного пола?
Для промышленных объектов используется бетон не ниже М350–М400, обеспечивающий прочность не менее 40 МПа. Тяжёлый бетон М400
7. Нужно ли защищать бетон после заливки?
Да, чтобы предотвратить испарение влаги и растрескивание, применяется мембранообразователь. Мембранообразователь DASKAS 200
8. Какой тип покрытия лучше выбрать после подготовки основания?
Выбор зависит от нагрузки: — для складов с погрузчиками подходит топпинг; — для химических производств — эпоксид; — для морозильных камер — полиуретан. Топпинговые бетонные полы | Эпоксидные бетонные полы
Вывод
Контроль плотности грунта перед устройством промышленного пола — это критически важный этап, который определяет долговечность всей конструкции. Именно грунтовое основание принимает на себя основную нагрузку от бетонной плиты, стеллажных систем, погрузчиков и вибрационного оборудования. Поэтому недостаточное уплотнение приводит к просадке плиты, трещинам, разрушению покрытия и дорогостоящему ремонту.
Кроме того, плотность грунта должна соответствовать нормативам СНиП и СП, а контроль должен выполняться профессиональными методами: динамическим и статическим зондированием, лабораторными исследованиями и полевыми плотномерами. Песчаная и щебёночная подушки также должны быть уплотнены до нормативных значений, иначе бетонная плита потеряет несущую способность.
Долговечность промышленного пола зависит от качества всех слоёв основания. Для заливки плиты рекомендуется использовать Тяжёлый бетон М400, а для равномерной подачи смеси — Услуги автобетононасоса. Чтобы предотвратить растрескивание бетона в период созревания, применяется Мембранообразователь DASKAS 200. Для устранения перепадов и дефектов выполняется Нивелировка основания.
Таким образом, грамотный контроль плотности грунта и правильная подготовка основания позволяют обеспечить срок службы промышленного пола до 20 лет и снизить эксплуатационные расходы.
